Инструкция по использованию MP 3D Axes

Основные возможности

3D Axes - модуль для MicroStation, позволяющий работать с 3D моделью систем, зданий и сооружений, не заботясь об отображении их осей и отметок (уровней). Оси отображаются на своем месте, становятся видимыми или отключаются без участия пользователя, в зависимости от используемого вида.

При использовании осей в модели обычно используют элементы из ассоциированных (reference) файлов.

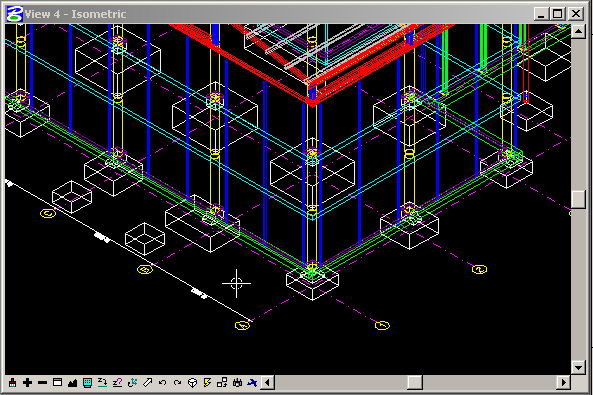

Например, есть здание с определенной системой осей:

MP 3D Axes – позволяет строить виртуальные оси координат, к которым можно привязываться как к настоящим осям, а также смотреть информацию о координатах текущей и соседних осей, просто наводя курсор на интересующую ось. Таким образом, Вам больше не нужно постоянно заботиться об элементах осей, их слоях, глубинах вида, направлении вида и пр.

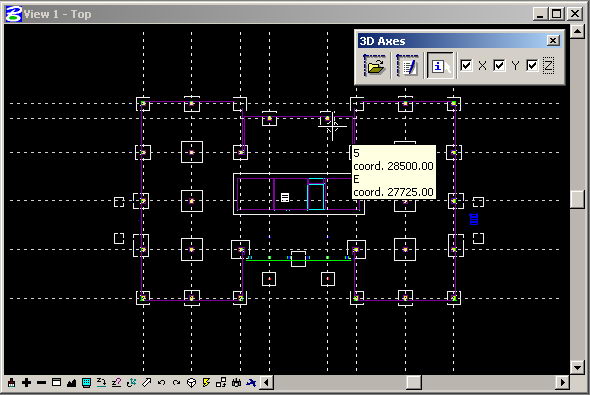

Выглядит это следующим образом, например, для вида сверху (Top)

В нынешней версии поддерживается отрисовка осей только для «стандартных» видов – Top, Bottom, Left, Right, Front, Back. Если при повороте вид перестает быть стандартным, оси автоматически отключаются, и включаются вновь, если вид становится «стандартным».

Главная панель

На главной панели используются следующие кнопки:

Select 3D Axes File… - загрузка координат осей из файла

3D Axes Settings… - настройки, регулирующие отображение осей и подсказок к осям

Show Axes Tooltips – включает/выключает интерактивные подсказки к осям

X, Y, Z – показывать ли оси по X, Y и Z соответственно

MP 3D Axes Help… - показать Help по приложению

Используемые key-in

MP 3DAXES ADDFILE - загрузка координат осей из файла

MP 3DAXES SETTINGS – изменить настройки, регулирующие отображение осей и подсказок к осям

MP 3DAXES HELP - показать Help по приложению с сайта www.mdlapps.com

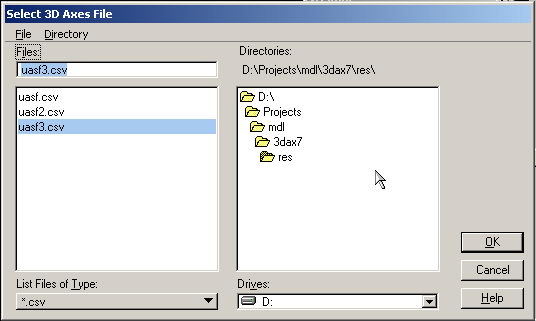

Загрузка координат осей из файла

Позволяет загрузить информацию о координатах, на которых будут отрисовываться оси. В данной версии приложения единственный способ изменть координаты осей – это изменить координаты в файле.

Данные для осей хранятся в файле формата CSV (comma separated values), который поддерживается Microsoft Excel и OpenOffice. Формат файла рассмотрен ниже.

Все координаты используют Master Units.

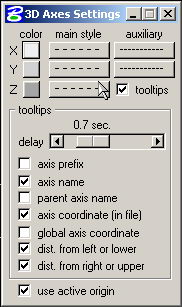

Настройки отображения осей

Color
определяет цвет осей

Main style
определяет стиль линий основных осей

Auxiliary
определяет стиль линий вспомогательных осей

Tooltips
аналог кнопки “Show Tooltips” на главной панели, определяет – показывать подсказки для осей при перемещении курсора над ними или нет

Use active origin
определяет – использовать для абсолютного центра координат нулевую точку файла, которая всегда без изменений или Active Origin, которая может меняться по указанию пользователя

Настройки текста подсказок:

Delay - определяет интервал времени в секундах, через который появится подсказка к оси, после того как курсор окажется рядом с осью (понятие «рядом» определяется текущей настройкой Tolerance). При привязке к оси (описание привязок см. ниже) подсказка появляется сразу вне зависимости от значения Delay.

Axis prefix - показывать тип оси; основная – “main”, вспомогательная – “aux”, отметка – “level”

Axis name - показывать имя оси, определенное во второй ячейке файла настроек (для отметок используется стандартное обозначение координаты)

Parent axis name - показывать имя оси, определяющей для данной оси начало отсчета координат (родительской оси)

Axis coordinate - показывать координату оси такой, как она прописана в файле настроек

Global axis coordinate - показывать глобальную координату оси, используемую для ее отображения

Distance from left or lower - показывать расстояние для ближайшей левой или нижней оси

Distance from right or upper - показывать расстояние для ближайшей правой или верхней оси

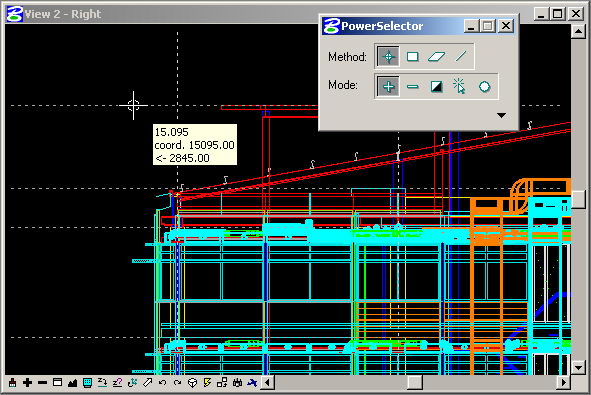

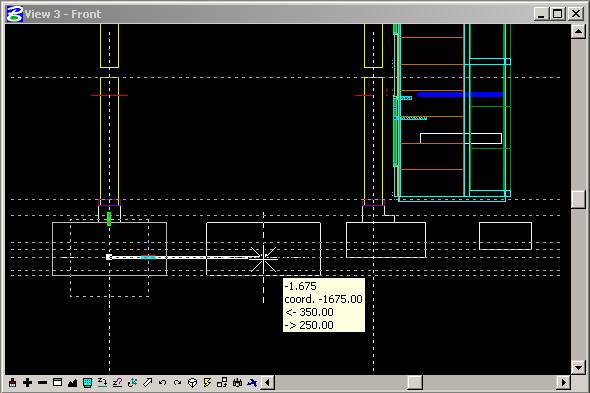

Пример отображения подсказки:

Здесь мы видим, что горизонтальная ось называется «15.095» и обладает координатой Z = 15095 (master units). Также мы видим, что ось, расположенная ниже, находится на расстоянии 2845 master unit, а верхней оси нет (иначе бы была видна строка

[-> <расстояние до верхней оси>]).

Формат файла исходных данных

- ustation 3daxes coord file - первая строчка файла

- [Origin] – центр координат
Следующая строчка должна содержать три координаты (X, Y, Z) для точки отсчета осей, разделенные точкой с запятой,
например - 1000;2000;3050.5

- [Rotation] – поворот системы координат (будет использоваться в следующих версиях)

- [X] – координаты по X. В каждой строчке используются три значения, разделенные точкой с запятой:

· имя оси для отсчета координат (если отсутствует, используется [Origin])

· собственное имя оси

· абцисса (координата по оси X)

· Последовательность координат должна заканчиваться пустой строкой

- [Y] – координаты по Y. В каждой строчке используются три значения, разделенные точкой с запятой:

· имя оси для отсчета координат (если отсутствует, используется [Origin])

· собственное имя оси

· ордината (координата по оси X)

· Последовательность координат должна заканчиваться пустой строкой

- [Z] – координаты по Z. В каждой строчке используются три значения, разделенные точкой с запятой:

· пустая ячейка

· координата по оси Z

Внимание! Все координаты задаются в Master Units!

Текст в файле (если открыть его в простом текстовом редакторе) должен выглядеть по следующему образцу:

ustation 3daxes coord file

[Origin]

0;0;0

[X] axes (parent name, name, coordinate);;

-;1;0

-;2;7500

-;3;15000

-;4;19500

-;5;28500

-;6;33000

-;7;40500

-;8;48000

[Y] axes;;

-;A;0

-;B;7500

-;C;15000

-;D;22500

-;E;27725

-;F;30000

[Z] axes;;

;;-2175

;;-2025

;;-1675

;;-1425

;;-1240

;;-475

;;0

;;3450

;;7200

;;10950

;;12250

;;15095

Чтобы избежать возможных ошибок, рекомендуется для заполнения файла использовать Microsoft Excel или OpenOffice.

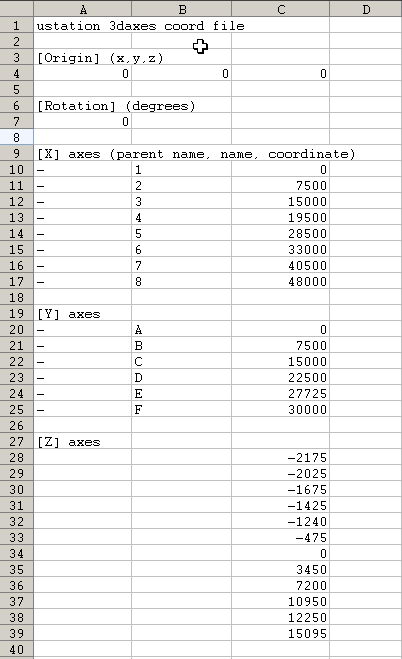

Внешне редактирование файла *.CSV в Microsoft Excel может выглядеть так:

Привязка к осям

Существует возможность привязки к осям. Для этого используется обычная настройка кнопки привязки, определенная в настройках MicroStation.

При привязке глубина точки определяется глубиной вида.

Привязка для осей имеет более низкий приоритет, чем привязка к элементам файла, то есть, если при попытке привязаться к оси рядом с точкой будет находиться элемент файла, то привязка для оси не сработает.

Заключение

В случае, если Вам показалось, что утилита могла бы быть Вам полезна, но, например, Вам необходима дополнительная доработка, то пишите нам на . Если мы почувствуем, что данная функциональность действительно нужна многим пользователям, то мы ее сделаем бесплатно.
